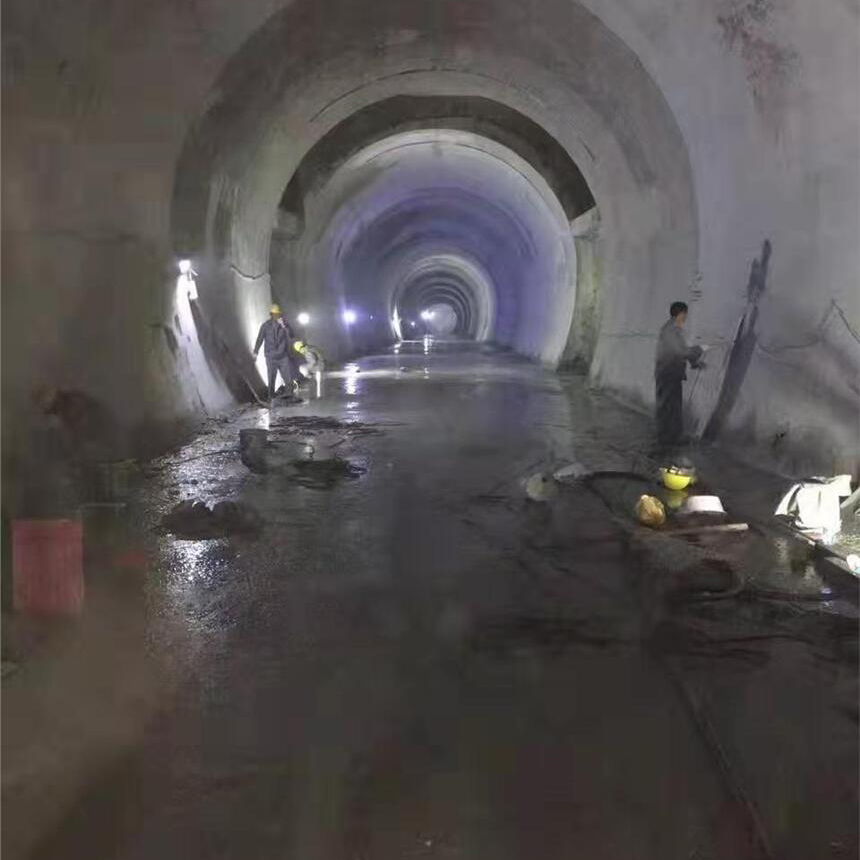

以下是一份深圳桥禹建筑可能制定的深圳隧道防水补漏方案示例： ### 一、工程概况 详细阐述隧道的基本信息，包括隧道的长度、宽度、高度、衬砌结构形式（如混凝土衬砌、砖石衬砌等）、建成年限、过往的渗漏维修历史等情况，同时明确隧道目前的渗漏状况，如渗漏点的分布位置（是集中在特定区域还是较为分散）、渗漏程度（轻微渗漏、中度渗漏或严重渗漏的大致范围）以及渗漏水源的初步判断（是地表水渗透、地下水压力作用还是其他因素导致）。 ### 二、渗漏原因分析 - **结构裂缝**：由于隧道施工过程中的混凝土浇筑质量问题、地质条件变化引起的不均匀沉降、长期的车辆震动或外部荷载作用等，导致衬砌结构产生裂缝，从而为地下水的渗入提供通道。 - **施工缝处理不当**：施工缝处的止水带安装不规范、混凝土结合不紧密、密封材料老化或失效等，使得施工缝成为渗漏的薄弱环节。 - **变形缝失效**：变形缝的止水构造未能有效适应隧道的变形，如止水带断裂、松动，缝内填充物被挤出或损坏，导致防水功能丧失。 - **衬砌混凝土缺陷**：混凝土存在蜂窝、麻面、孔洞等质量缺陷，降低了衬砌的密实性和抗渗性，使得地下水容易穿透衬砌结构。 ### 三、施工准备 - **人员组织**：组建专业的施工团队，包括项目经理、技术负责人、施工员、质量员、安全员、材料员等，明确各人员的职责和分工，并对施工人员进行技术交底和安全培训，确保其熟悉施工流程和操作规范。 - **材料采购与准备**：根据隧道的渗漏情况和设计要求，选用优质的防水材料，如改性环氧树脂注浆料（用于裂缝注浆，具有粘结力强、固化后强度高、耐水性好等特点）、聚氨酯密封胶（用于施工缝和变形缝的密封，弹性好、密封性能佳）、高分子防水卷材（如 EPDM 防水卷材，耐候性强、抗穿刺性能好，用于大面积衬砌表面的防水加强）、水泥基渗透结晶型防水涂料（可对混凝土缺陷部位进行修复和增强防水性能）等。同时，准备好施工所需的工具和设备，如注浆泵、高压水枪、吹风机、打磨机、测漏仪、电焊机、热风机（用于防水卷材的热熔铺贴）等，并确保设备性能良好、运行稳定。 - **现场准备**：在隧道内搭建临时施工场地，设置材料堆放区、设备停放区和施工操作区，确保施工场地整洁、有序。对隧道内的交通进行合理疏导和管制，设置明显的警示标志，保障施工安全和车辆通行安全。 ### 四、施工工艺 - **渗漏点排查与标记**：使用专业的测漏仪器（如红外热成像仪、湿度检测仪等）对隧道进行全面细致的渗漏点排查，结合人工观察，准确标记出所有渗漏点及其周边的潜在渗漏区域，为后续的针对性施工提供依据。 - **表面处理**：对于渗漏点及周边需要施工的区域，先用高压水枪进行冲洗，清除表面的灰尘、泥土、杂物等，然后用吹风机吹干或自然晾干。对于有裂缝、蜂窝、麻面等缺陷的部位，使用打磨机进行打磨处理，将松散的混凝土层去除，直至露出坚实的基层，并将打磨产生的粉尘清理干净，以保证防水材料能够与基层牢固粘结。 - **裂缝修补**：对于宽度小于 0.2mm 的细微裂缝，采用表面涂刷水泥基渗透结晶型防水涂料的方法进行处理，涂刷厚度不小于 1mm，并确保涂料均匀覆盖裂缝及其周边一定范围。对于宽度在 0.2mm - 2mm 的裂缝，采用化学注浆法。首先，在裂缝两侧每隔 300 - 500mm 钻孔，孔径根据注浆管外径确定，一般为 10 - 16mm，孔深应穿透裂缝，但不小于衬砌厚度的 2/3。然后，将注浆管埋入孔内，用速凝水泥密封孔口，确保注浆管固定牢固且密封良好。接着，使用注浆泵将改性环氧树脂注浆料按照规定的配合比搅拌均匀后，缓慢注入裂缝中，注浆压力控制在 0.3 - 0.5MPa，当相邻注浆孔出浆且注浆压力稳定后，停止注浆，并保持压力 5 - 10 分钟，使注浆料充分填充裂缝。对于宽度大于 2mm 的裂缝，先沿裂缝进行开槽处理，槽宽 20 - 30mm，槽深 20 - 40mm，将槽内清理干净后，用水泥砂浆进行填充、压实，然后在表面粘贴一道宽度不小于 200mm 的高分子防水卷材，并在卷材两侧涂刷密封胶，确保密封严密。 - **施工缝和变形缝处理**：对于施工缝和变形缝，先将缝内的杂物、松动的止水带及密封材料清理干净，直至露出坚实的混凝土基层。对于有明显渗漏的缝，采用聚氨酯密封胶进行嵌缝处理，将密封胶挤入缝内，并用刮刀压实、刮平，使密封胶与缝壁紧密粘结，密封胶的填充深度不小于缝宽的 50%。对于变形缝，还需在缝内设置橡胶止水带或止水钢板，止水带或钢板应固定牢固，确保其能够有效适应隧道的变形。在止水带或钢板的两侧，再用聚氨酯密封胶进行密封处理，形成双重防水保护。 - **大面积衬砌防水加强**：在隧道衬砌表面整体涂刷一层水泥基渗透结晶型防水涂料，作为基层防水层，涂刷厚度不小于 1.5mm，确保涂层均匀、无漏刷。待基层防水层干燥后，在其表面铺设高分子防水卷材，卷材采用热熔法或自粘法进行铺贴。热熔法施工时，使用热风机将卷材底面加热至熔融状态，然后迅速将卷材铺贴在衬砌表面，并用压辊压实，确保卷材与基层紧密粘结，卷材之间的搭接宽度不小于 100mm，搭接缝处采用热风焊接密封。自粘法施工时，先将卷材底面的隔离纸撕掉，然后将卷材直接粘贴在基层防水层上，同样用压辊压实，保证卷材的粘贴牢固和平整，搭接缝处用专用的密封胶带进行密封处理。在隧道的阴阳角、穿墙管、预埋件等部位，增设附加层，附加层的宽度不小于 500mm，采用与大面卷材相同的材料和施工方法进行铺贴，确保这些特殊部位的防水效果。 - **质量检查与验收**：在每一道施工工序完成后，都要进行质量检查。对于裂缝注浆，检查注浆孔的密封情况、注浆料的填充饱满度（可通过钻孔取芯或无损检测方法进行验证）；对于施工缝和变形缝的处理，检查密封胶的嵌缝质量、止水带或钢板的安装牢固性和密封性；对于大面积衬砌防水，检查防水涂料的涂刷厚度、均匀性和防水卷材的铺贴质量（包括粘结力、平整度、搭接缝的密封情况等）。施工全部完成后，进行闭水试验或压水试验，按照相关标准要求对隧道的防水效果进行全面验收。如发现渗漏问题，及时进行返工处理，直至验收合格。 ### 五、施工进度计划 根据隧道的长度、渗漏情况的复杂程度以及施工工艺的要求，制定详细的施工进度计划。将整个工程划分为若干个施工阶段，如渗漏点排查与标记阶段、表面处理阶段、裂缝修补阶段、施工缝和变形缝处理阶段、大面积衬砌防水加强阶段、质量检查与验收阶段等，明确每个阶段的开始时间、完成时间和工期，并合理安排各阶段之间的衔接顺序和时间间隔，确保工程能够按时、高效地完成。同时，考虑到可能出现的天气变化、材料供应延迟、突发安全事故等因素，预留一定的弹性时间，以应对不可预见的情况，保证施工进度不受较大影响。 ### 六、质量保证措施 - **材料质量控制**：建立严格的材料采购管理制度，选择正规的材料供应商，确保所采购的防水材料均具有质量合格证明文件、检验报告和产品说明书等资料。对每一批进场的材料进行严格的检验和验收，按照相关标准规范进行抽样送检，检验合格后方可使用。在材料的储存和保管过程中，按照材料的特性和要求，采取防潮、防晒、防雨、防火等措施，防止材料变质、损坏或过期失效。 - **施工过程质量控制**：加强施工过程中的质量监督和检查，安排专职质量员对每一道施工工序进行旁站监督，严格按照施工工艺和操作规程进行施工，确保施工质量符合设计要求和相关标准规范。对施工人员进行定期的技术培训和考核，提高其技术水平和质量意识，避免因人为因素导致的质量问题。在施工过程中，如发现质量问题，立即责令停工整改，并对整改情况进行跟踪检查，直至质量问题得到彻底解决。 - **质量检验与验收**：建立完善的质量检验制度，除了在每一道施工工序完成后进行质量检查外，还定期对整个工程的质量进行全面检查和评估。在工程竣工后，按照相关标准规范进行严格的验收，验收内容包括材料的质量证明文件、施工记录、质量检验报告、闭水试验或压水试验结果等。只有在验收合格后，才能交付使用，并提供质量保修服务，确保隧道防水补漏工程的长期质量稳定。 ### 七、安全保证措施 - **安全教育培训**：对所有参与施工的人员进行三级安全教育培训，使其了解隧道施工的安全风险和防范措施，掌握安全操作规程和应急处理方法。特别是针对隧道内的有限空间作业、高处作业、电气设备使用、动火作业等特殊作业环节，进行专项的安全培训和技术交底，确保施工人员具备必要的安全知识和技能。 - **安全防护设施设置**：在隧道内的施工区域设置明显的安全警示标志，如“前方施工，注意安全”、“禁止通行”、“小心触电”等，提醒过往车辆和行人注意安全。在高处作业区域设置牢固的脚手架、防护栏和安全网，确保施工人员的高处作业安全。为施工人员配备合格的个人防护用品，如安全帽、安全带、安全鞋、防护手套、护目镜等，并监督其正确佩戴和使用。 - **施工安全管理**：制定详细的施工安全管理制度和操作规程，明确各岗位的安全职责和工作流程。在隧道内设置专人负责交通疏导和安全监护，确保施工期间的交通安全。对施工设备和电气线路进行定期检查和维护，确保其安全性能良好。在动火作业、爆破作业等危险作业前，办理相关的审批手续，并采取有效的安全防范措施，如配备灭火器材、设置警戒区域等，防止发生火灾、爆炸等安全事故。 ### 八、环境保护措施 - **粉尘控制**：在隧道内的材料搬运、打磨、钻孔等施工过程中，会产生大量的粉尘，采用洒水降尘、设置局部吸尘装置等措施，减少粉尘对隧道内空气环境的污染。对施工现场的道路进行硬化处理，并定期清扫和洒水，防止车辆行驶扬尘。 - **废水处理**：施工过程中产生的废水，如注浆废水、清洗废水等，含有水泥、化学浆液等污染物，通过设置沉淀池、过滤池等废水处理设施，对废水进行沉淀、过滤、中和等处理，使其达到国家排放标准后，再进行排放，避免对周边水环境造成污染。 - **固体废弃物处理**：对施工过程中产生的废弃材料、包装材料、生活垃圾等固体废弃物进行分类收集和存放，定期运至指定的垃圾处理场进行处理。对于可回收利用的废弃物，如废旧钢材、木材等，进行回收再利用，减少资源浪费和环境污染。 以上方案可根据隧道的实际情况进行进一步的优化和调整，以确保深圳隧道防水补漏工程的顺利实施和质量效果。
